Bir Kulaklığın Anatomisi - Bölüm 3: Mobil Uygulama Reverse Engineering

Mobil Uygulama Reverse Engineering

Bu noktadan itibaren analiz, cihaz tarafındaki gözlemleri doğrulamak ve BLE üzerindeki olay/komut akışını uygulama mantığıyla ilişkilendirmek amacıyla vendor mobil uygulamasının tersine mühendisliğine genişletilmektedir.

Çalışmada referans olarak kullanılan v2.1.0 sürümlü APK dosyası, statik analiz için JADX ortamına aktarılmış ve uygulama içindeki BLE etkileşimleri (servis/karakteristik erişimleri, payload formatları ve olay işleme mantığı) incelenmeye başlanmıştır.

Bu bölümün amacı; cihaz üzerinde gözlemlenen event akışını, uygulama tarafındaki kod yolu ve veri formatlarıyla kanıta dayalı biçimde eşleştirmek; böylece “gözlem → yorum” çizgisini “gözlem → uygulama doğrulaması” seviyesine taşımaktır.

[!NOTE] Not: Bu bölümde yer alan paket adları ve tanımlayıcılar, çalışmanın teknik bütünlüğünü korumak amacıyla kısmen anonimleştirilmiştir.

JADX ile Başlangıç

JADX ortamını açıp APK’yı içe aktardıktan sonra, daha önce cihaz üzerinde gözlemlediğimiz ANC ile ilişkili characteristic UUID’sini kod içinde arayarak başlangıç noktasını belirleyeceğiz. Bunun için global aramayı açıyoruz (Ctrl + Shift + F).

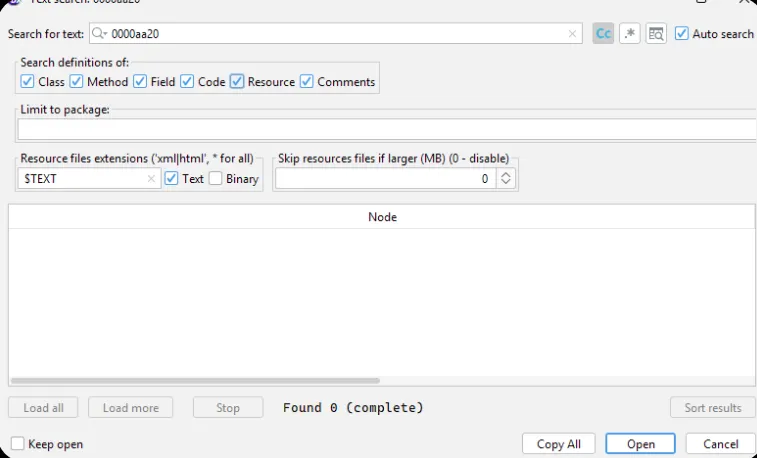

Arama kutusuna, sahada yakaladığımız UUID’yi (ör. 0000aa20 veya tam 128-bit formu) girerek uygulama içerisinde geçtiği sınıf ve metotları tespit ediyoruz.

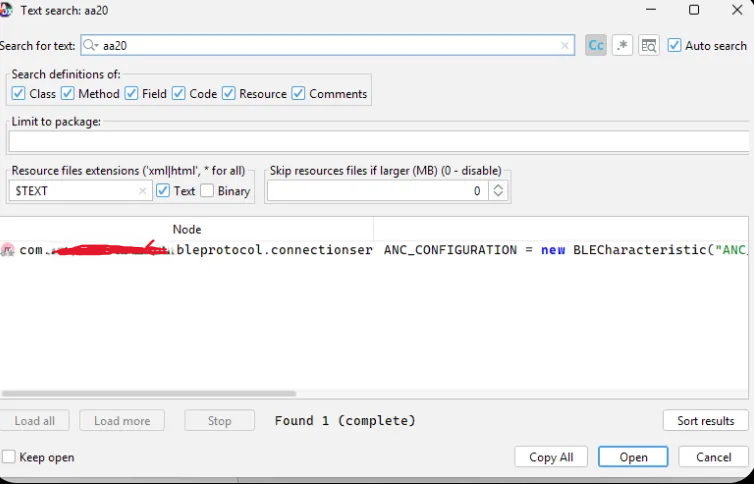

[!TIP] İpucu: Direkt tam UUID aratmak yerine aa20 şeklinde arama yaparak daha net sonuçlar elde edilebilir.

0000aa20 UUID’sinin geçtiği yerde ANC_CONFIGURATION ve BLE anahtar kelimelerinin görülmesi, bu karakteristiğin uygulama tarafında ANC konfigürasyonu ile ilişkilendirildiğini doğrulamaktadır. Bu bulgu, cihaz gözlemleri ile APK kod yolu arasında doğrudan bir bağ kurmamızı sağlar.

Bu aşamada, com.[XXXXX].bleprotocol paketi altındaki ilgili class üzerinden BLE kontrol akışı analiz edilmektedir.

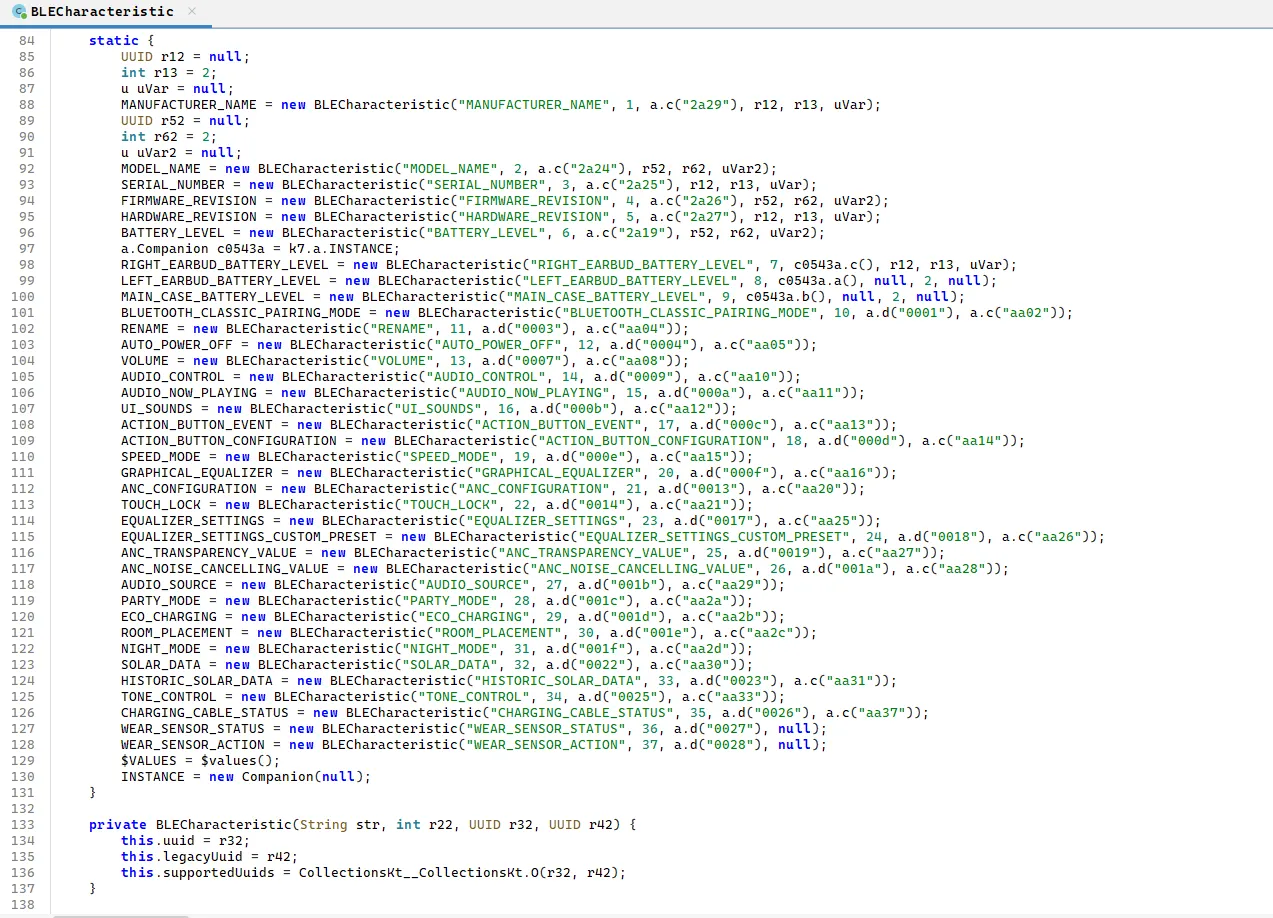

Görülebileceği üzere, uygulama içindeki BLECharacteristic tanımları ile GATT envanterinin birleştirilmesi sonucunda, uzun süredir tespit etmeye çalıştığımız GATT haritası anlamlı bir şekilde ortaya çıkmaktadır. Bu noktadan sonra hedef, bu karakteristikleri davranışlarına göre sınıflandırmak ve hangi işlevleri temsil ettiklerini kanıta dayalı biçimde notlandırmaktır.

GATT Profili ve İşlev Eşleşmeleri

Aşağıdaki tablo, JADX analizi sonucu doğrulanan servis ve işlevleri özetlemektedir:

Servis	UUID	Örnek Karakteristikler	İşlev
Device Information	0x180A	0x2A29 / 0x2A24 / …	Üretici, model, seri/firmware bilgileri (salt-okunur)
Battery Service	0x180F	0x2A19	Batarya seviyesi (%)
Generic Access	0x1800	0x2A00	Cihazın görünen adı
Kritik Kontrol Servisi	0xAA00 (Vendor)	0xAA20	ANC Kontrolü

Diğer özel servisler:

• Google Fast Pair (0xFE2C): Android cihazlarla hızlı eşleşme akışını destekleyen servis ailesidir.
• Airoha Proprietary (5052494d…): Vendor-proprietary bir servis olup, üreticiye özgü düşük seviyeli yönetim işlevleri için kullanılan bir protokol yüzeyi olabilir.

Mimari Özet ve Uygulama Geliştirme Notu

Elde edilen bulgular, cihazın genel olarak state-driven (durum odaklı) bir kontrol modeli benimsediğini göstermektedir:

1. Girdi (Input): Tek tıklama (single tap) gibi bazı kullanıcı etkileşimleri cihaz firmware’i içerisinde yorumlanır ve BLE tarafında her zaman ayrı bir “olay” olarak görünmeyebilir.
2. Kontrol: ANC gibi bazı işlevlerin, belirli bir karakteristiğe yazma yapılarak (örn. aa20) değiştirilebildiği gözlemlenmiştir.
3. Olay (Event): Uzun basma gibi etkileşimler, notify tabanlı bir event kanalında tek bayt veya kısa frame’ler halinde gözlemlenebilir.

Kod Obfuscation ve Analiz

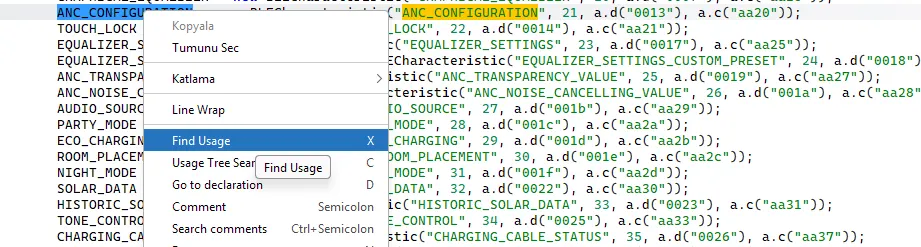

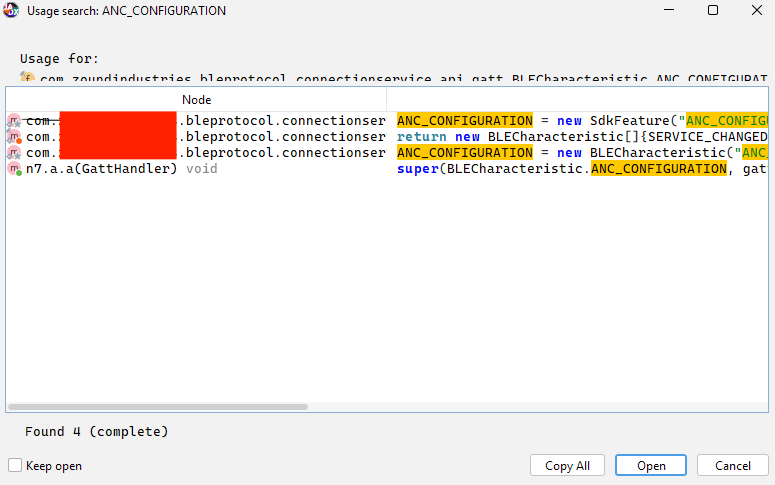

Daha önce doğrulanan ANC konfigürasyon UUID’si üzerinden JADX içinde Find Usage yaparak, bu karakteristiğin uygulama tarafındaki kullanım noktalarını incelemeye başlıyoruz.

Uygulama kodunda sınıf adları seviyesinde belirgin bir obfuscation (ad gizleme) gözlemlenmektedir. Bu tür isimlendirme kalıpları (a.a.a, n7.a.a vb.) genellikle R8/DexGuard benzeri araçlarla yapılan küçültme/obfuscation süreçlerinin bir sonucudur.

Kullanılan paketleyici/koruma katmanına dair göstergeler, Detect It Easy (DIE) gibi araçlarla yapılan statik incelemeyle desteklenebilir.

Bu durum analizi zorlaştırsa da, yapısal olarak bir engel değildir; çünkü BLE ile ilgili sınıflar çoğu zaman sabit stringler (UUID’ler), alan adları veya çağrı zincirleri üzerinden izlenebilir.

Veri Yapıları ve Enum Analizi

Cihazdan Uygulamaya: ANC Durumunun Çözülmesi (Read / Notify Yolu)

Cihaz tarafından uygulamaya gönderilen veri, aşağıdaki mantıkla işlenmektedir:

1. BLE karakteristiğinden gelen byte[] veri alınır.
2. Veri uzunluğu 1 byte değilse, durum geçersiz kabul edilir.
3. Geçersiz veya tanımsız durumda uygulama, güvenli bir varsayılan olarak PLAYBACK_ONLY moduna düşer.

Bu yaklaşım, bilinmeyen veya yeni firmware değerlerinin uygulamayı kırmaması için bilinçli bir tasarım tercihidir.

Uygulamadan Cihaza: ANC Komutunun Kodlanması (Write Yolu)

Kullanıcı arayüzü üzerinden bir ANC modu seçildiğinde, ters yönde bir işlem gerçekleşir:

1. Seçilen ANC durumu, AncConfigData tipiyle temsil edilir.
2. Bu tip, kendi içinde sayısal bir karşılığa sahiptir.
3. Uygulama, bu sayısal değeri tek baytlık bir dizi hâline getirerek ilgili BLE karakteristiğine yazar.

[!NOTE] Soru: Bu tek baytlık değerlerin (0, 1, 2, …) hangi ANC modlarına karşılık geldiği ve bu eşlemenin nasıl tanımlandığı?

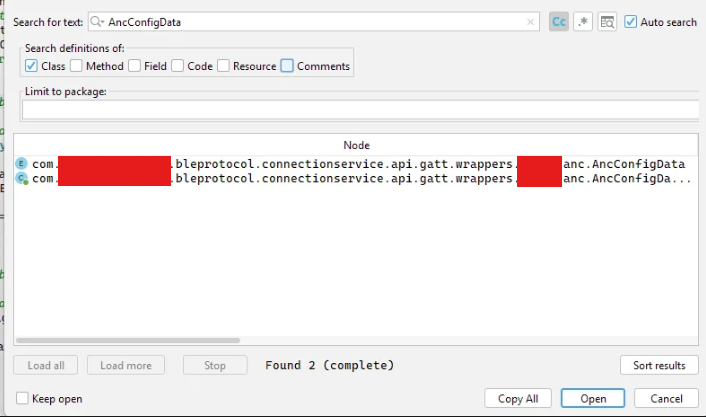

Bu sorunun yanıtı, AncConfigData sınıfında aranacaktır.

AncConfigData içinde yapılan analiz sonucunda ANC modlarının sayısal karşılıkları açık biçimde tanımlanmış durumdadır:

• PLAYBACK_ONLY (0) → Kapalı
• CANCELLING (1) → ANC Açık
• TRANSPARENCY (2) → Şeffaflık Modu

Cihaz Ayrımı (Sağ/Sol Kulaklık)

k7.a sınıfı araştırmasında, uygulamanın cihazdan gelen verinin hangi parçaya ait olduğunu instanceId üzerinden ayırt ettiği görülmüştür.

Cihaz Parçası	Tam UUID Adresi	Değişken Adı
Sağ Kulaklık	...63c33fc5d401	f41419i (RIGHT)
Sol Kulaklık	...63c33fc5d402	f41420j (LEFT)
Şarj Kutusu	...63c33fc5d403	f41421k (MAIN_CASE)

UUID Üretim Mantığı ve GattHandler

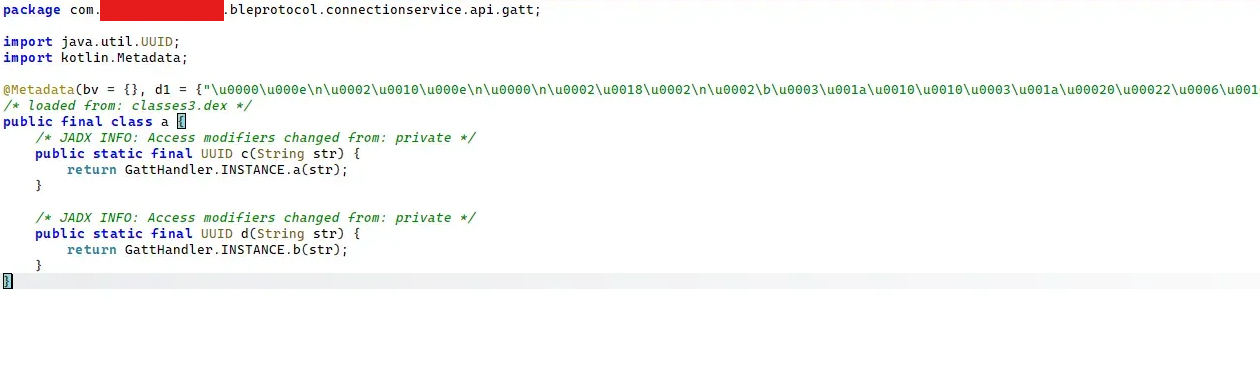

Analiz sırasında, aa20 gibi kısa UUID’lerin uygulamanın merkezinde nasıl tam 128-bit UUID’ye dönüştürüldüğü incelenmiştir.

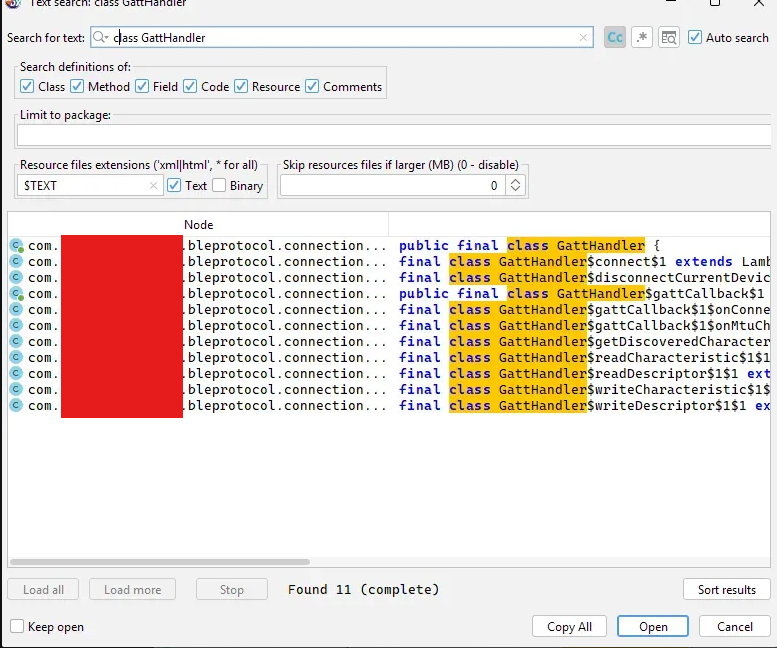

Bu aşamada karşılaşılan yardımcı sınıf, UUID üretim mantığını GattHandler üzerine yıkar. GattHandler, uygulamanın Bluetooth tarafındaki tüm servis ve karakteristik UUID’lerini tek bir yerden üreten ve yöneten ana bileşendir.

GattHandler sınıfı, üç farklı UUID üretim yolu tanımlar:

1. Standart / Legacy UUID (a): Bluetooth SIG tabanlı (0000...-0000-1000-8000-00805f9b34fb). Eski tip karakteristikler için.
2. Vendor-Spesifik / Modern UUID (b): Üreticiye özgü Base UUID (0000... + g.f37787b). Modern protokol için.
3. OTA UUID (c): Firmware güncelleme için (...d102-11e1-9b23-00025b00a5a5).

Gizli Base UUID’nin Keşfi

Vendor’a özgü UUID üretiminde kullanılan g.f37787b değişkeninin içeriği, g sınıfında bulunmuştur.

public static final String f37787b = "-1337-1dea-feed-c0ffee70c0de";

Bu “Magic String” (1337-1dea-feed-c0ffee70c0de), modern protokolün tam adresini oluşturmak için kullanılan anahtardır.

Bu “leet speak” (leetspeak) tarzı tanımlama, geliştiricilerin kod içine bıraktığı imzayı açıkça göstermektedir.

Bu verilerle artık tam bir iletişim haritası çıkarılmıştır:

Fonksiyon	Tam UUID Adresi	Değerler
Modern ANC Kontrol	00000013-1337-1dea-feed-c0ffee70c0de	00, 01, 02
Legacy ANC Kontrol	0000aa20-0000-1000-8000-00805f9b34fb	00, 01, 02
Düğme Olayları	0000aa13-0000-1000-8000-00805f9b34fb	Notify

Bu bölümle birlikte, cihazın kontrol protokolünü tamamen reverse engineer etmiş bulunuyoruz. Bir sonraki ve son bölümde, firmware güncelleme mekanizmasını inceleyeceğiz.
